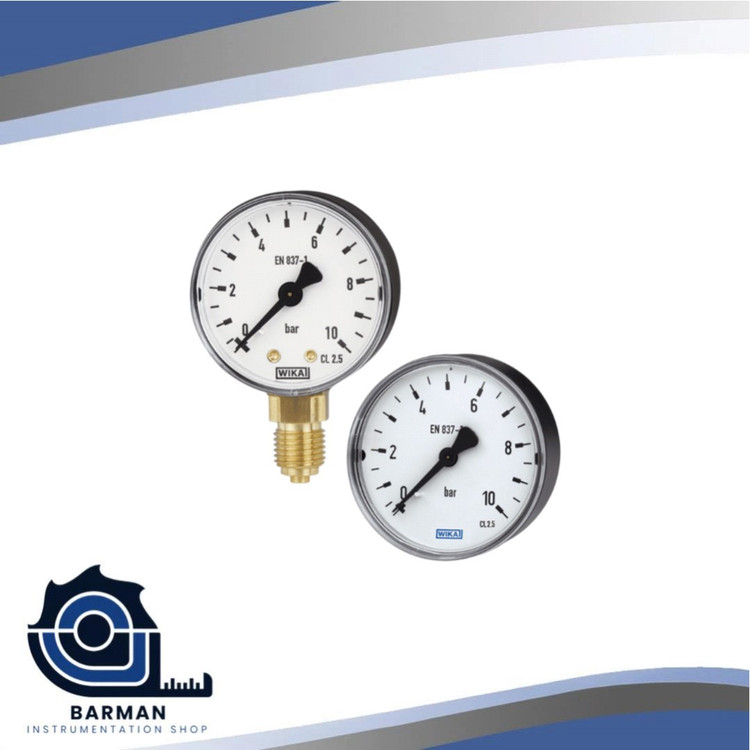

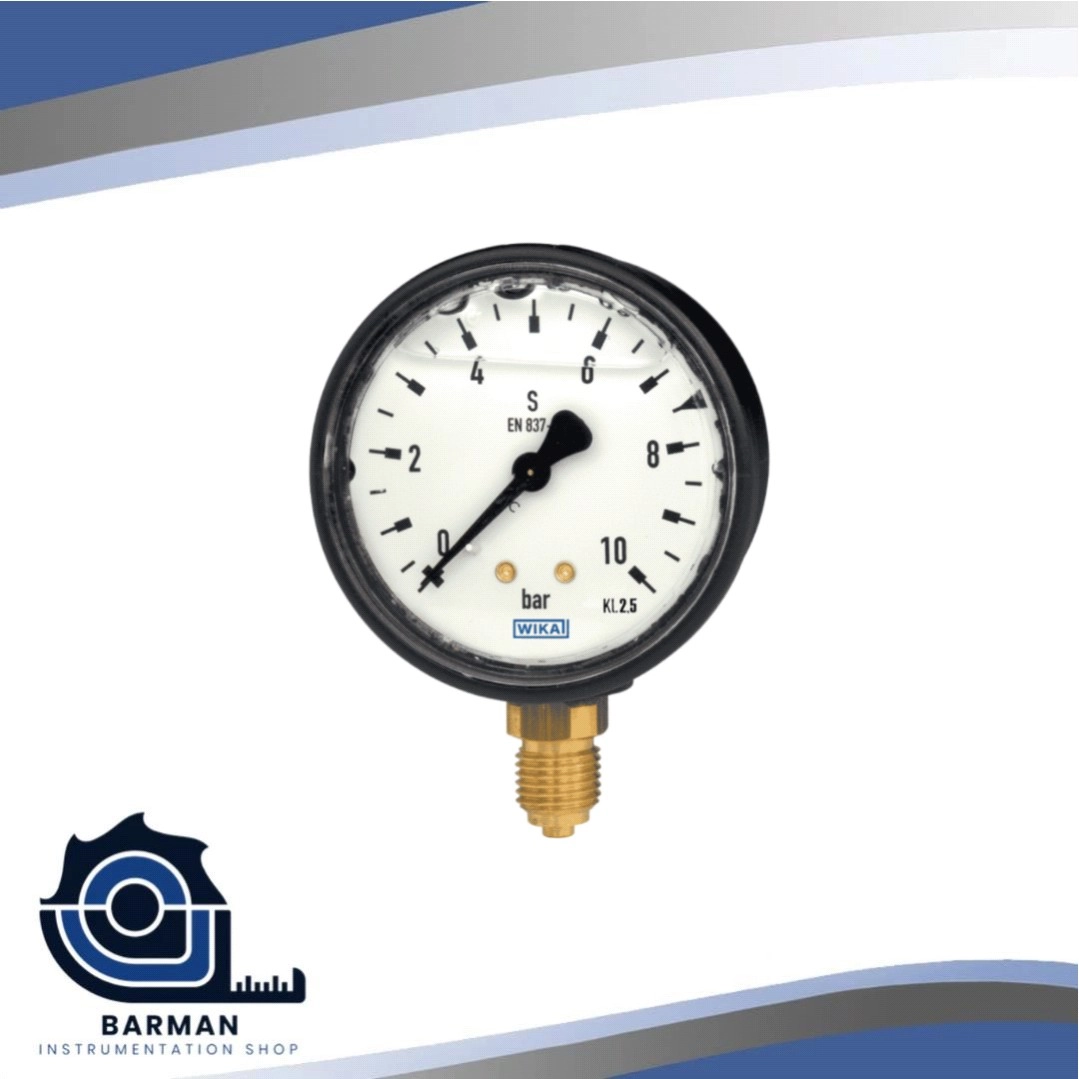

گیج فشار بردون مدل 111

گیج فشار مدل 111 از نوع لوله بوردون (Bourdon Tube Pressure Gauge) یکی از محصولات شرکت WIKA است که برای اندازه‌گیری فشار در صنایع مختلف مورد استفاده قرار می‌گیرد. این مدل به دلیل طراحی ساده، قابلیت اطمینان بالا و قیمت مناسب، در کاربردهای عمومی نظیر سیستم‌های پنوماتیک، تهویه مطبوع (HVAC) و سیستم‌های آتش‌نشانی بسیار محبوب است.

این محصول پس از گذراندن تست‌های دقیق کیفیت، استانداردهای بین‌المللی را دارا بوده و آماده ارائه عملکرد قابل اعتماد در شرایط سخت می باشد.

ویژگی‌های فنی مدل 111:



طراحی: بر اساس استانداردهای EN 837-1 و ASME B40.100 طراحی شده است.



اندازه‌ها: در اندازه‌های 1.5 اینچ (40 میلی‌متر) و 2 اینچ (50 میلی‌متر) عرضه می‌شود.



دقت: دارای کلاس دقت ±3/2/3% از گستره اندازه‌گیری (مطابق با ASME B40.100 Grade B).



محدوده فشار: از خلأ تا 200 psi (16 بار) و فشار از 15 psi (1 بار) تا 6,000 psi (400 بار).



فشار کاری:



در شرایط پایدار: تا 75% از مقدار مقیاس کامل.



در شرایط نوسانی: تا 66% از مقدار مقیاس کامل.



در مدت زمان کوتاه: تا 100% از مقدار مقیاس کامل.





دمای کاری:



محیط: از -40°F تا 140°F (-40°C تا 60°C).



مدیا: حداکثر 140°F (60°C).





جنس قطعات:



لوله بوردون و قطعات داخلی از آلیاژ مس.



بدنه از پلاستیک ABS و پنجره از آکریلیک شفاف.





اتصالات: دارای اتصالات 1/8 یا 1/4 اینچ NPT با نصب مرکزی در پشت (Center Back Mount).





مزایا:



قابلیت اطمینان بالا و طراحی مستحکم.



قیمت مقرون‌به‌صرفه.



کاربرد گسترده در صنایع مختلف.





معایب:



حساسیت به تغییرات دما.



عملکرد ضعیف‌تر در شرایط شوک و ارتعاش شدید.



فاقد خروجی سیگنال برای سیستم‌های کنترلی (فقط نمایش محلی).





کاربردها:



سیستم‌های پنوماتیک و هیدرولیک.



سیستم‌های تهویه مطبوع (HVAC).
