برند : WIKA
دستهبندی : فشار سنج

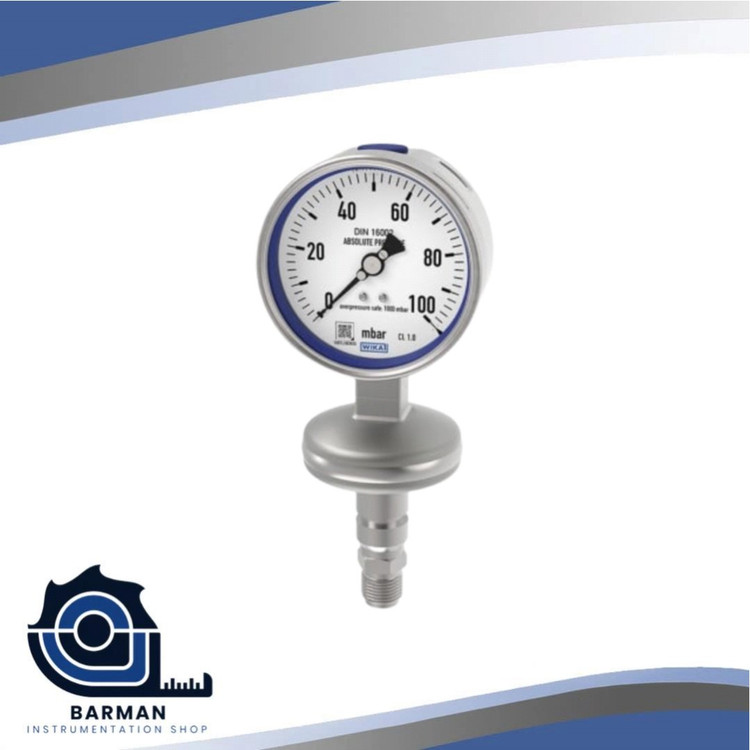

گیج فشار مطلق مدلهای 532.52، 532.53، 532.54
Models 532.52, 532.53, 532.54 Absolute pressure gauge, stainless steel
برچسب‌ها:
نوع اندازه گیری : فشار مطلق (مرجع خلأ کامل)
قطر صفحه نمایش : 100 یا 160 میلی‌متر (بسته به مدل)
کلاس دقت : مدل 532.52: ±1.6٪ از FS مدل 532.53 / 532.54: ±1.0٪ از FS
سیال : حداکثر +100°C
+ موارد بیشترگیج فشار مطلق مدلهای 532.52، 532.53، 532.54
Models 532.52, 532.53, 532.54 Absolute pressure gauge, stainless steel
گیج‌های فشار مطلق سری 532.5x ساخت شرکت WIKA، ابزارهایی دقیق و مقاوم برای اندازه‌گیری فشار مطلق در محیط‌های صنعتی و تخصصی هستند. این مدل‌ها مناسب برای فرآیندهایی هستند که در آن‌ها دقت بالا و عملکرد پایدار در طول زمان اهمیت حیاتی دارد.
ویژگی‌ها و مزایا:
اندازه‌گیری فشار مطلق: برخلاف گیج‌های معمولی که فشار نسبی (در مقایسه با فشار اتمسفر) را اندازه‌گیری می‌کنند، این مدل‌ها فشار مطلق را نسبت به خلأ کامل اندازه می‌گیرند.
محدوده فشار وسیع: قابل ارائه در بازه‌های مختلف، بسته به مدل انتخابی و نیاز فرآیند.
طراحی مقاوم: با بدنه استیل ضدزنگ و اجزای داخلی مستحکم، مناسب برای محیط‌های خورنده و سخت صنعتی.
دقت بالا: این گیج‌ها از مکانیسم اندازه‌گیری دقیق با فن‌آوری دیافراگم یا المنت بوردن بهره می‌برند که دقت و پاسخ‌دهی بالایی دارند.
قابلیت نصب آسان: با تنوع در اتصال فرآیندی (مانند اتصال پایین یا عقب) و قابلیت نصب روی پانل یا مستقیم بر روی خطوط لوله.
کاربردها:
صنایع پتروشیمی و پالایشگاه‌ها
تجهیزات خلأ و سیستم‌های خلا صنعتی
صنایع دارویی و غذایی
آزمایشگاه‌های تحقیقاتی
صنایع هوافضا و الکترونیک دقیق
تفاوت مدل‌ها:
532.52: نسخه پایه با عملکرد دقیق برای کاربردهای عمومی
532.53: با ویژگی‌های ایمنی بیشتر و مقاومت بالاتر در برابر لرزش
532.54: طراحی تقویت‌شده برای کاربردهای حساس یا محیط‌های با دمای بالا
قطر صفحه نمایش: 100 یا 160 میلی‌متر (بسته به مدل)
محدوده اندازه‌گیری فشار: از 0 … 25 میلی‌بار تا 0 … 25 بار (بسته به مدل و سفارش)
کلاس دقت:
مدل 532.52: ±1.6٪ از FS
مدل 532.53 / 532.54: ±1.0٪ از FS
نوع المنت اندازه‌گیری: المنت بوردن یا دیافراگمی (بسته به محدوده و مدل)
جنس بدنه: استیل ضد زنگ (Stainless Steel)
جنس قطعات در تماس با سیال: استیل ضدزنگ 316L
محدوده دمای عملکرد:
محیط: -20°C تا +60°C
سیال: حداکثر +100°C
نوع اتصال فرآیندی:
نری ½ اینچ NPT یا G½ (سفارشی‌سازی بر اساس نیاز مشتری)
نصب پایین یا پشت
درجه حفاظتی (IP): IP65
استاندارد ساخت: مطابق با EN 837-3 و دستورالعمل فشار PED 2014/68/EU
پرشدگی گیج (برای مدل 532.53 و 532.54): گلیسیرین یا سیلیکون برای کاهش لرزش
ویژگی‌های خاص:
مقاوم در برابر لرزش و ضربه
طراحی صنعتی با دوام بالا
امکان نصب پنل یا نصب مستقیم روی خط
