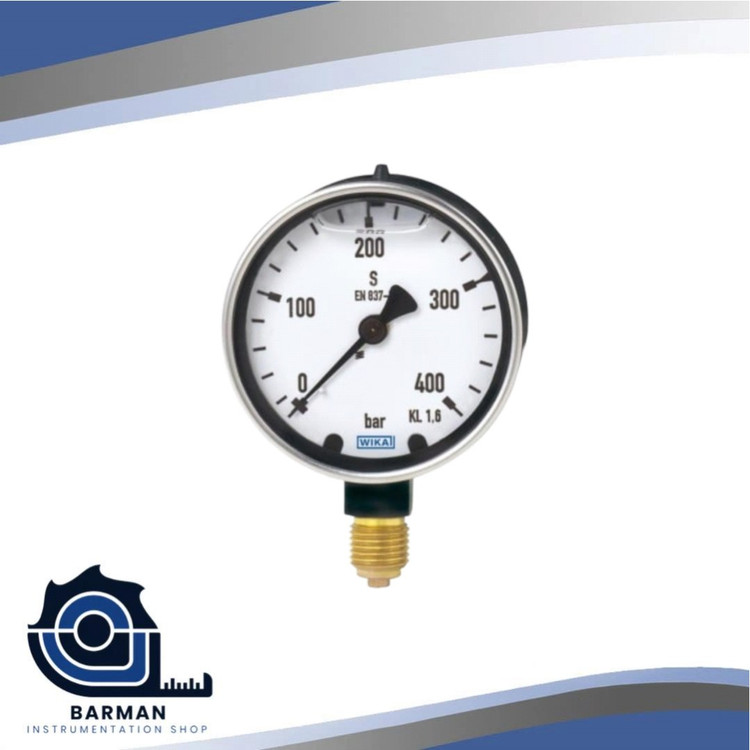

گیج فشار لوله بوردن، از آلیاژ مس مدل 213.40

گیج فشار لوله بوردن، از آلیاژ مس مدل 213.40

Bourdon tube pressure gauge, copper alloy Model 213.40

کاربرد کلی:

برای اندازه‌گیری فشار گازها و مایعات که برای سیستم‌های صنعتی، هیدرولیک، پنوماتیک و تأسیسات گرمایشی استفاده می‌شود.



ویژگی‌های اصلی:



نوع گیج: بوردن تیوب (Bourdon Tube Pressure Gauge)



جنس بدنه: عموماً از فولاد ضدزنگ یا آلومینیوم (در این مدل، آلیاژ مس برای تیوب یا قطعات داخلی استفاده شده)



محدوده فشار: معمولاً از 0 تا چند صد بار (بسته به مدل دقیق)



پر شده با گلیسیرین: برای کاهش لرزش عقربه و افزایش عمر دستگاه در محیط‌های با ارتعاش بالا



قطر صفحه نمایش: 63، 100 یا 160 میلی‌متر (بسته به سفارش)



دقت اندازه‌گیری: معمولاً کلاس 1.6 یا 1.0



اتصال: معمولاً از نوع رزوه‌ای (1/4 اینچ یا 1/2 اینچ NPT یا BSP)





جنس قطعات داخلی:



تیوب فشار (Bourdon Tube): معمولاً از آلیاژ مس یا استیل ضدزنگ



مکانیزم داخلی: مقاوم در برابر خوردگی و فشار بالا

نوع عملکرد: بوردن تیوب (Bourdon Tube Pressure Gauge)



ماده پرکننده: گلیسیرین (جهت کاهش لرزش و افزایش عمر مفید)



جنس بدنه: فولاد آبکاری‌شده یا استیل ضدزنگ (بسته به مدل)



جنس تیوب داخلی: آلیاژ مس



قطر صفحه نمایش: 63mm / 100mm / 160mm



محدوده فشار: از -1 تا 1000 بار



نوع اتصال: رزوه‌ای ¼” یا ½” (NPT یا BSP)



موقعیت اتصال: از پایین (Bottom) یا از پشت (Back)



کلاس دقت: کلاس 1.6 (کلاس 1.0 در مدل‌های دقیق‌تر)



درجه حفاظت: IP65 (مقاوم در برابر گرد و غبار و پاشش آب)



دمای کاری: -20 تا +60 درجه سانتی‌گراد



مقاومت در برابر لرزش: بالا (به دلیل پرشدگی با گلیسیرین)
