سیستم اندازه‌گیری فشار OEM با سیگنال خروجی

سیستم اندازه‌گیری فشار OEM با سیگنال خروجی

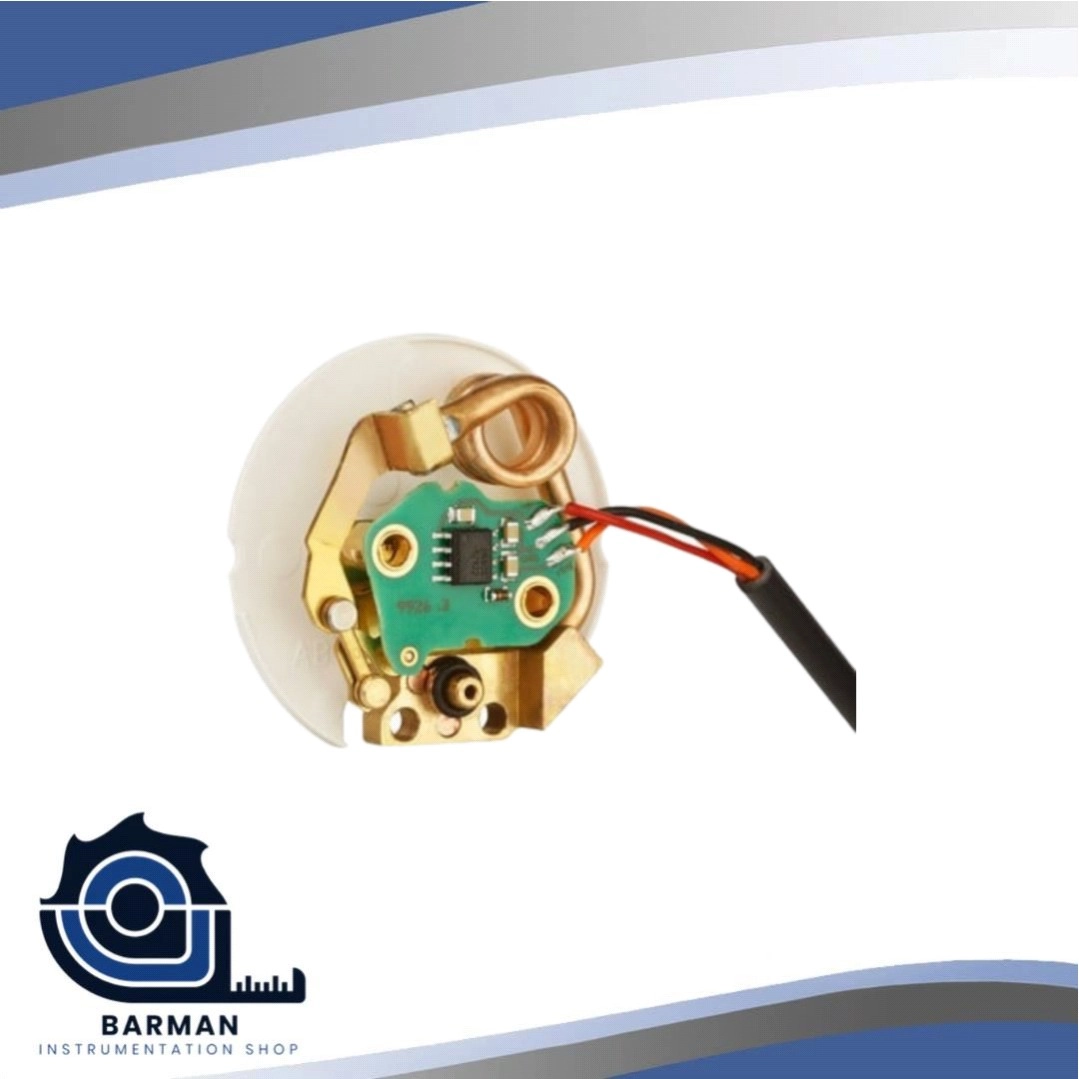

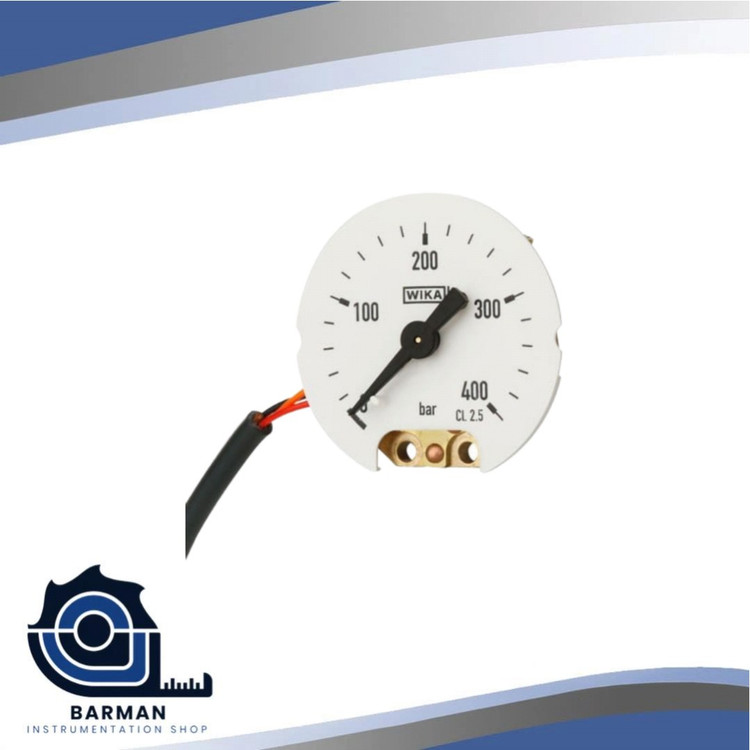

Model PMT01 OEM pressure measuring system with output signal

1. تعریف دقیق‌تر سیستم اندازه‌گیری فشار OEM



سیستم اندازه‌گیری فشار از نوع OEM به حسگرهایی گفته می‌شود که برای ادغام در محصولات یا ماشین‌آلات تولیدکنندگان دیگر طراحی شده‌اند. این حسگرها معمولاً به صورت ماژولار، بدون قاب یا حتی بدون کانکتور نهایی عرضه می‌شوند، تا توسعه‌دهنده بتواند آن‌ها را در طراحی اختصاصی خود قرار دهد.



2. ساختار فنی حسگر فشار OEM



سیستم‌های اندازه‌گیری فشار معمولاً از اجزای زیر تشکیل می‌شوند:



المان حسگر (Sensor Element): عموماً از مواد نیمه‌رسانا یا پیزوالکتریک برای تبدیل فشار به سیگنال الکتریکی.



مدار الکترونیکی تقویت‌کننده (Signal Conditioning): برای تقویت، فیلتر و استانداردسازی سیگنال خروجی.



کالیبراسیون دیجیتال یا آنالوگ: برای اطمینان از دقت و پایداری اندازه‌گیری.



خروجی سیگنال: به شکل آنالوگ یا دیجیتال (وابسته به کاربرد)







---



3. انواع سیگنال خروجی



آنالوگ:



0–5 ولت یا 0–10 ولت: برای مدارهای ساده و کوتاه‌برد.



4–20 میلی‌آمپر: رایج در صنعت، مناسب برای کابل‌کشی‌های بلند و نویزپذیری پایین.





دیجیتال:



I²C / SPI / CAN / MODBUS: برای ارتباط با میکروکنترلرها یا PLC‌ها، اغلب در تجهیزات پیشرفته استفاده می‌شود.



دارای قابلیت ارسال هم‌زمان چند پارامتر (مثل فشار، دما، خطاها و ...)









---



4. ویژگی‌های فنی مهم





---



5. مزایای استفاده در طراحی OEM



قیمت مقرون‌به‌صرفه: به‌دلیل حذف قاب یا کانکتورهای استاندارد



انعطاف‌پذیری بالا: قابل سفارشی‌سازی برای نیاز خاص



امکان تولید انبوه: طراحی شده برای تولیدات در تیراژ بالا



سازگاری با سیستم‌های کنترلی مختلف







---



6. مثال‌هایی از کاربرد واقعی



در دستگاه‌های پزشکی مانند ونتیلاتور و مانیتورینگ علائم حیاتی



در خودروها برای اندازه‌گیری فشار روغن، فشار هوا در سیستم تعلیق یا ترمز ABS



در سیستم‌های انرژی مانند پنل‌های خورشیدی یا ژنراتورها



در ماشین‌آلات صنعتی برای کنترل هیدرولیک یا پنوماتیک

سیستم اندازه‌گیری فشار OEM با سیگنال خروجی



دقیق، مطمئن و قابل سفارشی‌سازی برای کاربردهای صنعتی



سیستم اندازه‌گیری فشار OEM با سیگنال خروجی، راهکاری ایده‌آل برای پایش دقیق فشار در انواع ماشین‌آلات، تجهیزات صنعتی و کاربردهای خودرویی است. این سنسور با طراحی فشرده، کیفیت ساخت بالا و قابلیت اطمینان در شرایط سخت محیطی، انتخابی مطمئن برای تولیدکنندگان تجهیزات (OEM) محسوب می‌شود.



ویژگی‌ها:



خروجی سیگنال استاندارد: ولتاژ (0-10V)، جریان (4-20mA) یا دیجیتال (RS485/Modbus)



دقت بالا: تا ±0.5% FS برای اطمینان از عملکرد دقیق در اندازه‌گیری فشار



محدوده فشار قابل تنظیم: از -1 تا 1000 بار بسته به نیاز مشتری



ساختار مقاوم: بدنه استیل ضد زنگ برای مقاومت در برابر خوردگی و شرایط محیطی سخت



اندازه جمع‌وجور: مناسب برای فضاهای محدود در ماشین‌آلات



نصب آسان: اتصال الکتریکی و مکانیکی متنوع مطابق با نیاز پروژه





کاربردها:



سیستم‌های هیدرولیک و پنوماتیک



تجهیزات خودرویی و ماشین‌آلات سنگین



صنایع غذایی، دارویی و پتروشیمی



خطوط تولید و تجهیزات صنعتی
