گیج فشار لوله بوردن، استیل ضدزنگ مدل‌های ۲۳۲.۳۴، ۲۳۳.۳۴

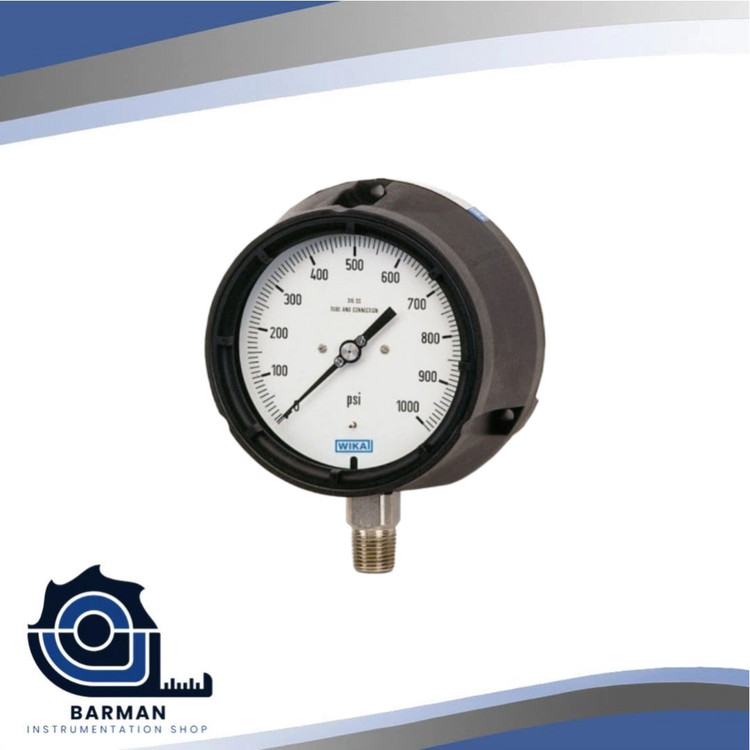

گیج فشار لوله بوردن مدل‌های ۲۳۲.۳۴ و ۲۳۳.۳۴

این سری از گیج‌های فشار با طراحی دقیق و بدنه‌ای از استیل ضدزنگ، برای کاربردهای صنعتی سنگین طراحی شده‌اند. سیستم اندازه‌گیری آن‌ها از نوع لوله بوردن (Bourdon tube) است که دقت بالا و مقاومت مکانیکی خوبی را فراهم می‌کند.



ویژگی‌ها:



بدنه تمام استیل ضدزنگ: مقاوم در برابر خوردگی، مناسب برای محیط‌های خورنده و بهداشتی



مکانیزم دقیق لوله بوردن: دقت بالا در اندازه‌گیری فشار گازها و مایعات



مدل ۲۳۲.۳۴: مناسب برای کاربردهای خشک



مدل ۲۳۳.۳۴: دارای قابلیت پر شدن با مایع (پرشده با گلیسیرین یا سیلیکون) برای کاهش لرزش و افزایش دوام در شرایط کاری دینامیک



کاربردها: صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و تأسیسات صنعتی



ویژگی‌های محصولات مدل ۲۳۲.۳۴ و ۲۳۳.۳۴



۱. بدنه و طراحی مقاوم



جنس بدنه: استیل ضدزنگ 304 یا 316 برای مقاومت بالا در برابر خوردگی و زنگ‌زدگی



جنس قطعات داخلی: استنلس استیل، سازگار با سیالات تهاجمی و محیط‌های صنعتی



محافظ شیشه‌ای: شیشه ایمنی (Safety glass) یا پلی‌کربنات مقاوم در برابر ضربه





۲. سیستم اندازه‌گیری دقیق



نوع سیستم: لوله بوردن (Bourdon Tube)



نوع اندازه‌گیری: فشار نسبی (Gauge Pressure)



کلاس دقت: ±۱٪ یا ±۱.۶٪ مطابق با استاندارد EN 837-1





۳. انواع مدل‌ها و کاربردها



مدل ۲۳۲.۳۴: نسخه خشک – مناسب برای سیستم‌هایی با لرزش کم



مدل ۲۳۳.۳۴: نسخه روغنی (پرشده) – با مایع گلیسیرین یا سیلیکون برای کاهش لرزش و افزایش طول عمر





۴. محدوده فشار قابل اندازه‌گیری



از خلأ (مثلاً -1 بار) تا فشارهای بالا (مثلاً تا ۱۰۰۰ بار)



قابل سفارش در رنج‌های مختلف با توجه به نیاز پروژه





۵. اتصالات و نصب



نوع اتصال: رزوه‌ای (1/4" یا 1/2" NPT یا BSP)



محل اتصال: پایین (Bottom) یا عقب (Back)



موقعیت نصب: عمودی یا افقی، قابل نصب روی پنل یا تجهیزات ثابت





۶. قطر صفحه نمایش



در ابعاد مختلف: ۶۳mm، ۱۰۰mm و ۱۶۰mm



خوانایی بالا با عقربه مشکی و زمینه سفید یا نقره‌ای





۷. مقاومت محیطی



درجه حفاظت: IP65 یا بالاتر (ضد گردوغبار و پاشش آب)



مقاوم در برابر لرزش، ضربه و دمای محیط بالا یا پایین





۸. سازگاری با صنایع مختلف



طراحی شده مطابق با نیازهای صنایع:



نفت، گاز، پتروشیمی



داروسازی و بهداشت



صنایع غذایی



سیستم‌های پنوماتیک و هیدرولیک



تأسیسات بخار، HVAC، تصفیه‌خانه‌ها
