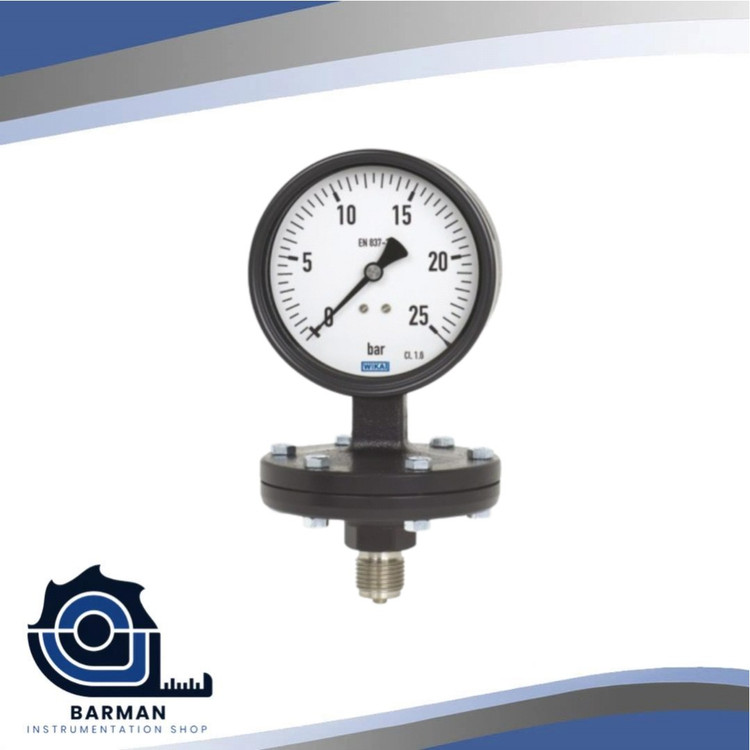

گیج فشار دیافراگمی مدل‌های 422.12 و 423.12

گیج فشار دیافراگمی مدل‌های 422.12 و 423.12



گیج فشار دیافراگمی یک ابزار اندازه‌گیری فشار است که به جای استفاده از لوله بوردون (که در گیج‌های رایج استفاده می‌شود)، از یک دیافراگم (غشاء فلزی نازک) به عنوان عنصر حسگر استفاده می‌کند. این دیافراگم در اثر فشار خم می‌شود و این تغییر مکان به یک نشانگر مکانیکی منتقل می‌شود تا فشار نمایش داده شود.



مدل‌های 422.12 و 423.12 تولید شده توسط برندهای معتبر صنعتی، برای کاربردهای تخصصی و محیط‌های چالش‌برانگیز طراحی شده‌اند.





مشخصات فنی کلی:



دامنه اندازه‌گیری فشار: از 0 تا 16 میلی‌بار تا 0 تا 25 بار (بسته به مدل)



کلاس دقت: معمولاً ±1.6% از دامنه کامل



قطر صفحه نمایش: 100 یا 160 میلی‌متر



جنس دیافراگم: استنلس استیل، هاستلوی، مونل یا دیگر آلیاژهای مقاوم



جنس بدنه: استنلس استیل ضد زنگ یا برنجی



اتصال فرآیندی: پایین یا عقب، رزوه‌ای یا فلنجی



استاندارد حفاظتی: IP54 تا IP65 (در برابر گرد و غبار و رطوبت)





مزایای گیج دیافراگمی:



مناسب برای فشارهای پایین: دیافراگم حساسیت بالایی در اندازه‌گیری فشارهای پایین دارد.



مقاومت بالا در برابر گرفتگی: برای سیالاتی با ذرات جامد، گِل‌آلود یا با ویسکوزیته بالا بسیار مناسب است.



امکان جداسازی با ممبران سیل (Diaphragm Seal): در صنایع بهداشتی یا خورنده برای جلوگیری از تماس مستقیم سیال با ابزار دقیق.



عملکرد پایدار در محیط‌های شیمیایی: انتخاب مناسب دیافراگم باعث عملکرد طولانی مدت در محیط‌های اسیدی یا قلیایی می‌شود.





کاربردها:



1. صنایع شیمیایی و پتروشیمی: برای اندازه‌گیری فشار سیالات خورنده یا سمی





2. صنایع غذایی و دارویی: با ترکیب ممبران سیل برای رعایت اصول بهداشتی





3. تصفیه آب و فاضلاب: برای محیط‌های دارای ذرات جامد





4. نیروگاه‌ها و بویلرها: در خطوط بخار با فشار پایین





5. کارخانه‌های تولید رنگ، رزین، چسب و سایر مواد شیمیایی سنگین







تفاوت مدل‌ها:



422.12: اتصال فرآیندی استاندارد با ساختار پایه برای کاربردهای عمومی صنعتی



423.12: با طراحی تقویت‌شده برای شرایط خاص‌تر، نظیر فشارهای بالاتر یا نیاز به دیافراگم‌های خاص
