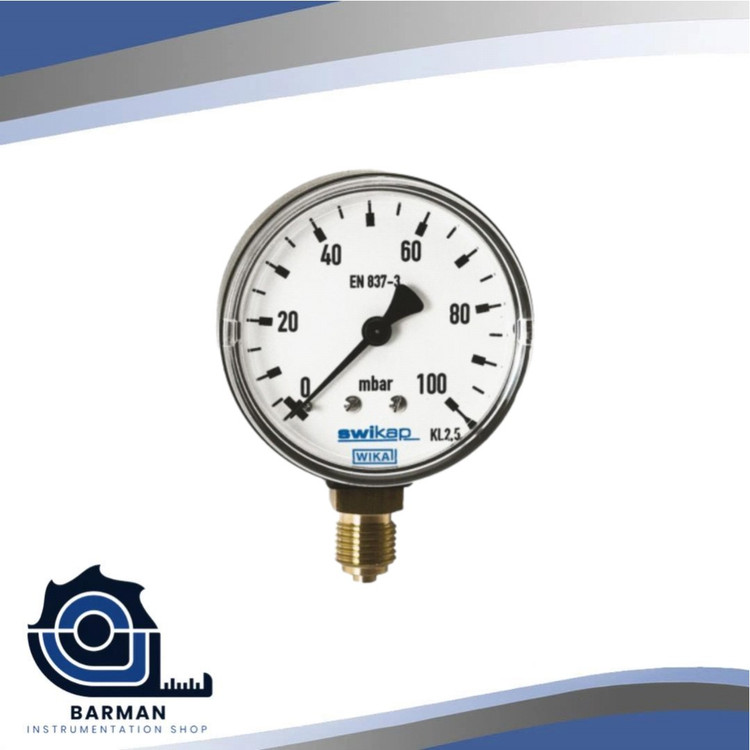

مدل 611.13 یک فشارسنج مکانیکی ساخت شرکت‌هایی مانند WIKA است که برای اندازه‌گیری فشار بسیار پایین گازها طراحی شده است. این مدل به‌ویژه برای فشارهای پایین (low pressure) تا میلی‌بار (mbar) مناسب است، جایی که دیگر فشارسنج‌های معمول عملکرد دقیقی ندارند.

---

2. کاربردها:

سیستم‌های تهویه مطبوع (HVAC)

صنایع آزمایشگاهی و دارویی

دستگاه‌های کنترل فشار گاز در خطوط تولید

اندازه‌گیری فشار در سیستم‌های فیلتر و تمیزکننده هوا

استفاده در اتاق‌های تمیز (Clean Rooms)

---

3. ساختار و عملکرد:

اصل عملکرد:

از یک کپسول فلزی (که معمولاً دو دیافراگم دایره‌ای به‌هم‌جوش‌خورده هستند) استفاده می‌کند. وقتی فشار گاز وارد محفظه می‌شود، باعث انبساط یا انقباض این کپسول می‌شود. این حرکت مکانیکی از طریق مکانیزم داخلی به عقربه منتقل شده و روی صفحه نمایش داده می‌شود.

حساسیت بالا:

به دلیل سطح تماس زیاد دیافراگم با فشار، این نوع گیج‌ها قادر به تشخیص کوچک‌ترین تغییرات فشار هستند.

---

4. مشخصات فنی رایج:

ویژگی مقدار یا توضیح

محدوده فشار کاری 0 ... 2.5 mbar تا 0 ... 600 mbar

دقت کلاس 1.6 یا 2.5 (بسته به مدل)

جنس بدنه آلیاژ مس (Brass/Copper Alloy)

اتصال فرایندی رزوه‌ای، معمولاً G ¼ B یا ⅛ اینچ

قطر صفحه (نمایشگر) 63mm یا 100mm

دمای کاری حدود -20 تا +60 درجه سانتی‌گراد

---

5. مزایا:

طراحی ساده و مقرون‌به‌صرفه

دقت بالا برای فشارهای بسیار پایین

نصب آسان و عمر طولانی

مناسب برای گازهای تمیز و غیر خورنده

---

6. محدودیت‌ها:

فقط برای گازها مناسب است (نه مایعات)

نباید در محیط‌هایی با گازهای خورنده یا انفجاری استفاده شود مگر اینکه به‌طور خاص با مواد مقاوم‌سازی شده باشد.

دقت آن تحت تأثیر دمای محیط و لرزش ممکن است کاهش یابد.

‌‌‌‌‌‌
