برند : WIKA
دستهبندی : گیج فشار

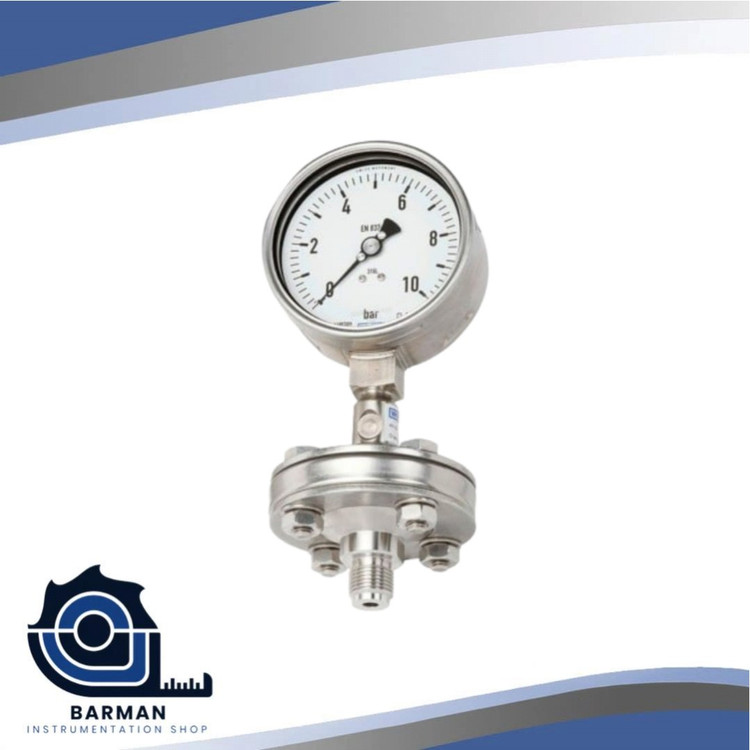

گیج فشار با دیافراگم سیل،مطابق بااستانداردEN837-1 مدلDSS10M
Pressure gauge per EN 837-1 with mounted diaphragm seal Model DSS10M
برچسب‌ها:
مدل : DSS10M
قطر صفحه : 100 میلی‌متر
محدوده اندازه گیری فشار : از 0...0.6 بار تا 0...25 بار (بسته به نوع دیافراگم)
کلاس دقت : 1.6
+ موارد بیشتر🔧 ساختار کلی گیج فشار با دیافراگم سیل
گیج فشار DSS10M به‌گونه‌ای طراحی شده که بتواند در شرایط بسیار خاص محیطی کار کند؛ جایی که سیالات اندازه‌گیری‌شده ممکن است:
خورنده باشند (مثل اسیدها و بازها)
گرانروی بالا داشته باشند (مانند روغن‌های سنگین یا شربت‌ها)
آلوده یا دارای ذرات جامد باشند (مانند فاضلاب صنعتی یا گل حفاری)
یا امکان بلور شدن یا انسداد مکانیکی در درون گیج وجود داشته باشد.
برای مقابله با این چالش‌ها، از یک دیافراگم سیل (Diaphragm Seal) استفاده می‌شود.
---
⚙️ اجزای اصلی سیستم DSS10M
1. صفحه نمایش فشار (Gauge Head):
معمولاً دارای صفحه 100 یا 160 میلی‌متر است.
نمایش آنالوگ با عقربه برای نمایش فشار لحظه‌ای.
2. دیافراگم سیل (Diaphragm Seal):
بین سیال فرآیند و مانومتر قرار می‌گیرد.
از جنس استنلس استیل 316L، تانتالوم، Hastelloy C یا تفلون (بسته به نوع سیال فرآیندی).
3. مایع واسط (Fill Fluid):
فضای بین دیافراگم و گیج با مایع واسطه پر می‌شود (مانند گلیسیرین یا سیلیکون).
این مایع فشار را بدون تماس مستقیم سیال با گیج منتقل می‌کند.
4. اتصال فرآیندی:
فلنچی (Flanged)، دنده‌ای (Threaded) یا به‌صورت Clamp برای صنایع غذایی.
قابل سفارش با سایز و نوع مختلف (DIN، ANSI، Tri-Clamp و...).
---
📐 مشخصات فنی دقیق‌تر (بسته به سازنده)
ویژگی مقدار یا توضیح
دقت ±1.0% یا ±1.6% F.S.
محدوده فشار از 0...0.6 بار تا 0...400 بار یا بیشتر
جنس اتصال فرآیند استیل ضدزنگ 316L یا سوپر داپلکس (Super Duplex)
حداکثر دمای فرآیند تا حدود 250 درجه سانتی‌گراد با مایع پرکن مناسب
فشار کاری پیوسته حداکثر 75% از رنج کامل مقیاس (Full Scale)
استاندارد حفاظتی IP65 یا بالاتر (ضدآب و گرد و غبار)
استاندارد ساخت EN 837-1، PED، ATEX (برای محیط‌های انفجاری)
---
📦 کاربرد دقیق در صنایع مختلف
صنعت کاربرد خاص
نفت و گاز فشارسنجی سیالات خورنده در خطوط انتقال
صنایع دارویی با دیافراگم تانتالوم برای استریلیزاسیون
پتروشیمی برای سیالات سمی و خورنده
صنایع غذایی اندازه‌گیری فشار مواد غلیظ مثل عسل یا شربت
تصفیه آب اندازه‌گیری فشار گل و لای یا پساب صنعتی
---
✅ مزایای کلیدی DSS10M
عمر طولانی در شرایط سخت محیطی
دقت و پایداری بالا
قابلیت تعویض دیافراگم یا تعویض کامل سیل در صورت آسیب
سازگار با الزامات بهداشتی (در مدل‌های مخصوص صنایع غذایی و دارویی)
مقاومت بالا در برابر خوردگی، دما و فشار بالا
