برند : WIKA
دستهبندی : گیج فشار

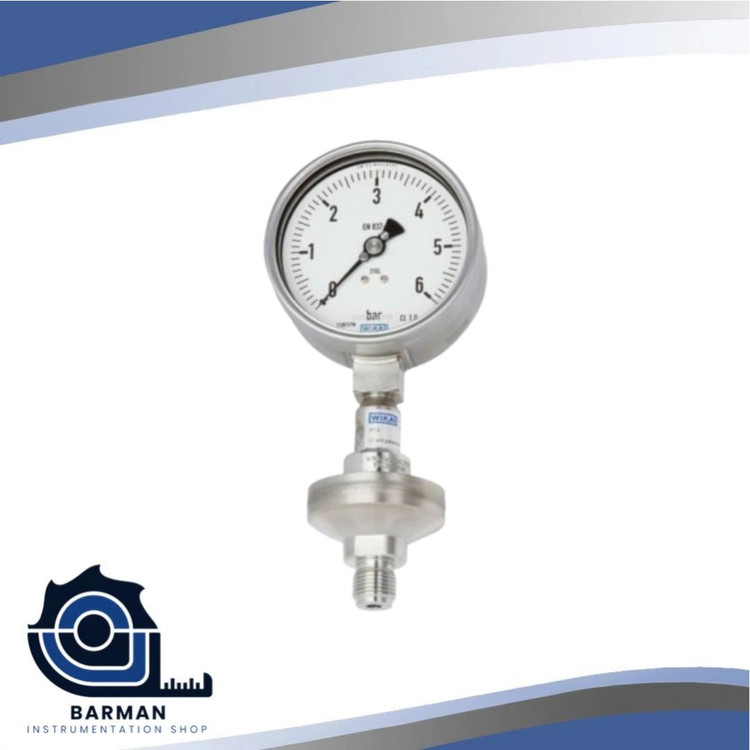

گیج فشار با دیافراگم سیل،مطابق بااستانداردEN837-1 مدل DSS34M
Pressure gauge per EN 837-1 with mounted diaphragm seal Model DSS34M
برچسب‌ها:
مدل : DSS34M
محدوده اندازه گیری : معمولاً از 0 تا 0.6 بار تا 0 تا 25 بار (قابل انتخاب بر اساس نیاز کاربرد)
کلاس دقت : کلاس 1.6 مطابق با استاندارد EN 837-1
قطر صفحه : 100 میلی‌متر یا 160 میلی‌متر (بسته به سفارش)
+ موارد بیشترگیج فشار با دیافراگم سیل مدل DSS34M
Pressure Gauge with Diaphragm Seal – Model DSS34M
مطابق با استاندارد بین‌المللی EN 837-1
معرفی محصول:
گیج فشار مدل DSS34M یکی از تجهیزات دقیق و قابل اطمینان برای اندازه‌گیری فشار در محیط‌های صنعتی حساس است. این مدل با بهره‌گیری از دیافراگم سیل (Diaphragm Seal)، برای کاربردهایی طراحی شده که سیال فرآیندی دارای ویژگی‌هایی چون خورندگی، چسبندگی، ویسکوزیته بالا، یا حساسیت به آلودگی است. دیافراگم سیل مانع تماس مستقیم سیال با مکانیزم داخلی گیج شده و علاوه‌بر افزایش طول‌عمر دستگاه، دقت اندازه‌گیری را حفظ می‌کند.
مشخصات فنی:
مدل: DSS34M
نوع گیج: آنالوگ (با مکانیزم بوردون تیوب)
قطر صفحه نمایش: 63، 100 یا 160 میلی‌متر (بسته به نیاز قابل انتخاب است)
محدوده فشار کاری: از -1 بار (خلأ) تا 40 بار و بالاتر (بنا به سفارش)
نوع سیل (Diaphragm Seal): فلنجی یا رزوه‌ای (قابل انتخاب با متریال‌های متنوع)
جنس بدنه: فولاد ضدزنگ (Stainless Steel 304 یا 316)
جنس دیافراگم: SS316L، Hastelloy یا PTFE برای مقاومت در برابر خورندگی بالا
دقت اندازه‌گیری: ±1.0% یا ±1.6% از مقیاس کامل (مطابق EN 837-1)
محدوده دمای عملیاتی: -20 تا +100 درجه سانتی‌گراد (بسته به سیال پرکن و طراحی دیافراگم)
مایع پرکن (در صورت نیاز): گلیسیرین یا سیلیکون برای کاهش لرزش و افزایش عمر ابزار
مزایا:
مناسب برای محیط‌های خورنده، دارای ذرات جامد، یا نیازمند بهداشت بالا
محافظت از گیج فشار در برابر گرفتگی، خوردگی یا رسوب
دقت بالا و عملکرد پایدار در طولانی‌مدت
طراحی ماژولار: قابلیت تعویض یا انتخاب نوع سیل و گیج به‌صورت جداگانه
سازگار با شرایط صنعتی سخت (درجه حفاظتی IP65 یا بالاتر در صورت نیاز)
کاربردها:
صنایع نفت، گاز و پتروشیمی
صنایع غذایی، نوشیدنی و داروسازی (برای جلوگیری از آلودگی فرآیند)
صنایع شیمیایی و رنگ‌سازی
ایستگاه‌های تصفیه آب و فاضلاب
سیستم‌های اندازه‌گیری فشار در مخازن، مبدل‌ها و خطوط لوله با فشار بالا یا سیال خورنده
---
نکته مهم:
انتخاب صحیح نوع دیافراگم (محدوده فشار، نوع اتصال، جنس) بر اساس نوع سیال، فشار کاری و استانداردهای فرآیند بسیار حیاتی است. در صورت نیاز به مشاوره فنی، با کارشناسان ما تماس بگیرید.
