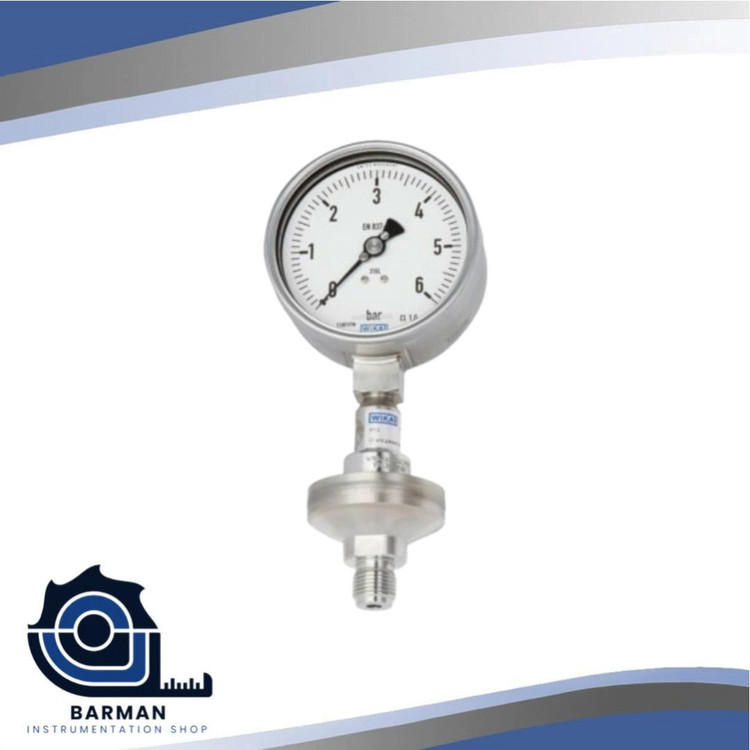

Name: گیج فشار با دیافراگم سیل،مطابق بااستانداردEN837-1 مدل DSS27M
Brand: WIKA

مدل

DSS27M

نوع گیج

آنالوگ با سیل دیافراگمی

محدوده اندازه گیری فشار

0...0.6 بار تا 0...400 بار (قابل انتخاب)

کلاس دقت

1.6% یا 1.0% از محدوده کامل (Full Scale)

نوع عنصر اندازه گیری

لوله بوردن (Bourdon tube)

قطر صفحه نمایش

63 mm، 100 mm یا 160 mm

جنس دیافراگم

استنلس استیل 316L / Hastelloy C / Monel / تیتانیوم (بسته به سفارش)

نوع اتصال فرایندی

رزوه‌ای (G1/2", 1/2"NPT) یا فلنجی (DIN, ANSI) / بهداشتی (Clamp)

🔍 توضیح فنی و عملکرد

💡 1. دیافراگم سیل (Diaphragm Seal) چیست؟

دیافراگم سیل (که با نام Chemical Seal یا Membrane Seal نیز شناخته می‌شود)، یک واسطه بین سیال فرآیندی و مکانیزم اندازه‌گیری فشار است. این دیافراگم معمولاً از فولاد ضدزنگ، Hastelloy، PTFE یا Monel ساخته می‌شود تا در برابر خوردگی یا واکنش با مواد شیمیایی مقاوم باشد.

عملکرد:

سیال فرآیندی به دیافراگم برخورد می‌کند.

دیافراگم به‌وسیله یک روغن پرکننده (مانند روغن سیلیکون) نیروی فشار را به مکانیزم داخلی گیج منتقل می‌کند.

مکانیزم (معمولاً نوع بوردن Bourdon tube) با توجه به این نیرو فشار را نمایش می‌دهد.

---

⚙️ 2. ویژگی‌های فنی گیج فشار DSS27M

ویژگی مشخصات

نوع نشانگر آنالوگ (صفحه‌ای)

استاندارد طراحی EN 837-1 (استاندارد اروپایی برای گیج‌های فشار بوردنی)

نوع انتقال فشار از طریق مایع واسطه (روغن سیلیکونی)

نوع اتصال فلنجی (DIN، ANSI، یا بهداشتی – Tri-Clamp)، یا رزوه‌ای

موقعیت نصب عمودی (bottom entry)، یا عقربه‌ای با نصب پنلی (back entry)

محدوده فشار کاری 0.6 بار تا 40 بار (قابل سفارشی‌سازی تا 400 بار)

کلاس دقت معمولاً 1.6% یا 1.0% از FS

مقاومت در برابر لرزش بالا، در صورت استفاده از روغن پرکننده

مقاومت در برابر خوردگی بسیار بالا (بسته به جنس دیافراگم و بدنه)

قابلیت شست‌وشو بله (مناسب برای فرآیندهای CIP/SIP)

---

🛠️ 3. کاربرد دقیق گیج فشار دیافراگمی

این گیج در محیط‌هایی استفاده می‌شود که فشار را نمی‌توان مستقیماً از سیال گرفت، زیرا:

سیال چسبنده یا جامدشونده است (مثل شکلات، مربا، رزین، گل حفاری)

سیال سمی یا خورنده است (اسیدها، قلیاها، یا حلال‌ها)

فرآیند نیاز به ایزوله کردن گیج دارد (مثلاً در داروسازی یا صنایع حساس)

نیاز به تمیزکاری و استریلیزاسیون مداوم دارد

---

🔬 4. موارد قابل تنظیم یا سفارشی در مدل DSS27M

جنس دیافراگم: SS316L، Hastelloy C276، Monel، تیتانیوم

نوع اتصال فرآیندی: رزوه‌ای، فلنجی، بهداشتی (Clamp)

نوع مایع پرکننده: روغن سیلیکونی، گلیسیرین، روغن مخصوص بهداشتی

اندازه صفحه: 63 mm، 100 mm، یا 160 mm

واحد اندازه‌گیری: bar، psi، kPa، یا dual scale

---

✅ مزایای استفاده از این مدل:

طول عمر بالا در محیط‌های سخت

دقت مناسب در شرایط فشار پایین تا متوسط

قابلیت استفاده در خطوط حساس به آلودگی

عدم نیاز به فیلتر یا تعویض مکرر گیج

سازگاری با الزامات GMP، FDA و ATEX (در صورت نیاز)
